一、电缆温度传感器产品简介

采集监测部位的温度，通过一条总线将采集的温度数据上传到温度监测器。适用于低压电气接点测温、电缆中间接头测温等。

二、传感器实物图

温度传感器通过接入一条总线的方式连接到温度监测器。温度监测器可以分两个方向布置总线，每条总线长度可达600米，每条可接入64个点，共计128个点。

每个温度传感器在出厂时都具有编号（1~128），因此在一条温度采集总线上可以同时挂接128个温度传感器，而不会出现混乱现象。

三、接线方式

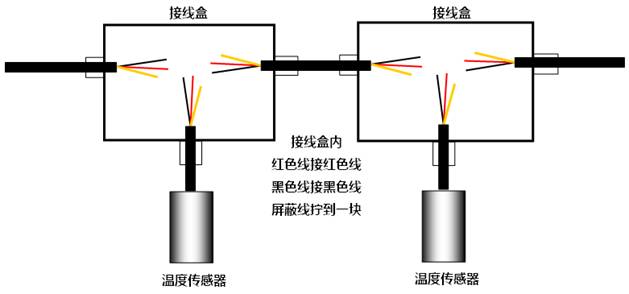

图3-1接线盒内接线方式图

线缆采用屏蔽两芯双绞线，剥出电缆线芯，保留屏蔽层，三根红色、三根黑色和屏蔽层分别拧到一块，用PVC胶带包扎好放到防水接线盒内；

注意：不要带电安装或更换传感器，三根线之间不要短路，否则会损坏温度传感器；

图3-2电缆温度监测器端传感器接线图

在接传感器之前，温度监测器一定要停电关闭，在压接过程中，三根线之间短路会造成传感器损坏；

四、性能特点

测温电缆传感器外形有圆形和方形等适用不同场合的外形尺寸

测温范围：-55℃~+127℃ 。

误差：小于0.5℃（全量程范围。）

分辨率：±0.1℃ 。

耐压值：温度传感器可经受ESD±10000V高压。

电缆长度≦1000米。

传感器采用树脂封装，防水防潮。

五、现场图片

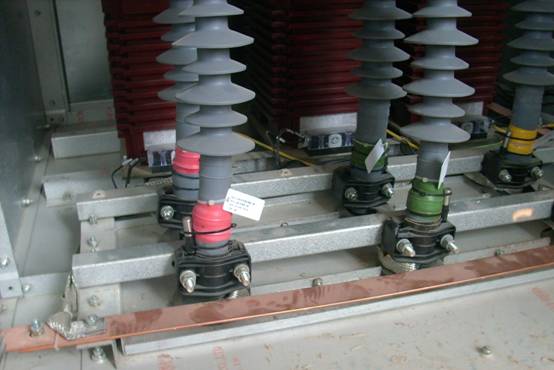

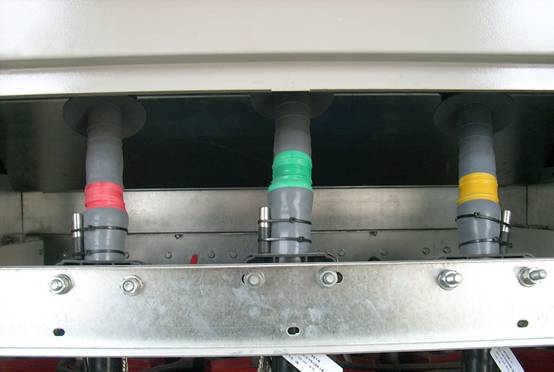

电缆接头测温现场：
