开关柜无源无线测温有几种技术方式？

开关柜无源无线测温装置目前市场上常用的有三种技术方式：表面声波无线测温、温差供电式无线测温、感应取电式无线测温
一、声表面波测温原理：

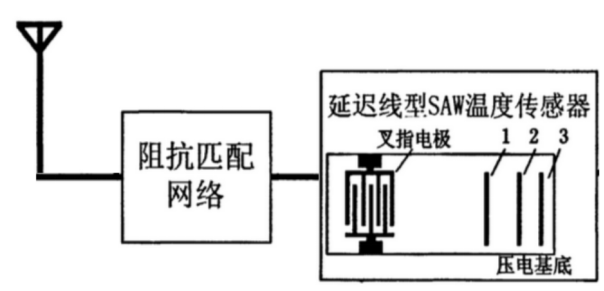

声表面波温度传感器由叉指换能器、反射栅及压电基板组成。声表面波传感器经天线接收到外部激励信号后，通过叉指能转换器将激励转化为声表面波，该声表面波沿压电晶体表面先后传播
至反射栅1、2、3并被发射出去。





此种技术方式的测温特点反射能量较弱，需要天线在同一空间（高压仓内）接收。多种小车无法安装。母线安装需要在母线停电时安装安装布线需要在柜内多次穿梭，布线繁琐。超声通道数量有限，目前≤12个通道，由于天线发射能量大，造成规模应用时，柜间无线互相干扰。单台或少数间隔数量大的开关柜可使用

二、温差供电式无线测温原理：

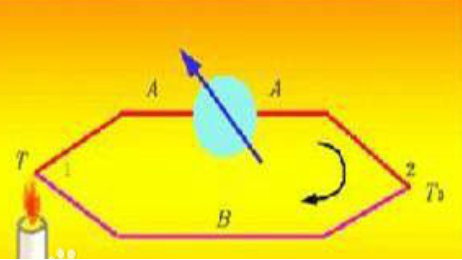

  温差发电是利用塞贝克效应把热能转化为电能，给无线传感器供电并通过无线发送将温度数据到接收端。热电效应：赛贝克效应：金属温差至电，即现在的热电偶帕尔贴效应 金属导电体产生温差，应用：半导体制冷，用于空间探测，CPU散热能量较弱，造成发送间隔不稳定，发送数据周期较长，实时性差受发电板体积限制，部分小车无法安装。



三、感应取电式无线测温：

   低启动电流（2-5000A）的感应取电式无线测温的原理是采用获取交变电场产生的交变磁感应能量，然后再转换为电能的原理，给传感器电路供电，测量温度参数后再通过无线传输到低压部分的采集装置，对高压部分温度实现监测。

感应供电的无线测温特点：

1、从一次导体感应取电，能量足够，无线发射距离远，确保无线电波能够穿透柜体，满足开关室内接收。

2、接触式测温，能够很好的反映触头温度3、有足够能量保障，使得取样周期短，实时性好，快速反映触头温度变化。

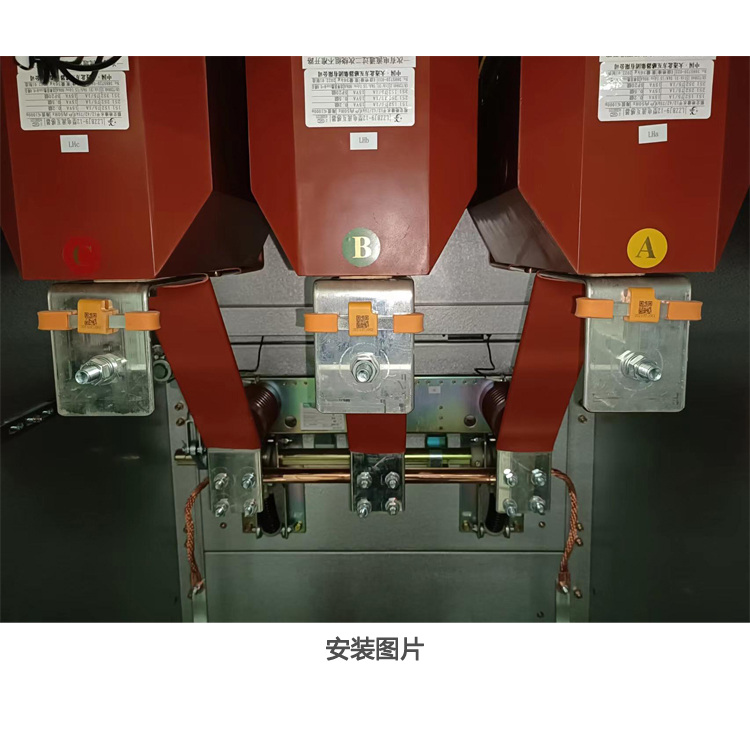

4、传感器体积小，适用各种小车触臂安装，无需母线停电。
